¿Cómo interpretar las pruebas de desempeño de red de cableado estructurado?
Previamente se trató el tema relativo a las pruebas de desempeño de red de cableado estructurado de cobre y sobre las características de este reporte que hace constar la condiciones de la instalación con referencia a las normas aplicables al sistema de cableado instalado y que esta sujeto a la evaluación.
En dicho reporte podemos identificar ciertos parámetros que nos hacen saber si las pruebas realizadas son eficientes, respondiendo a algunos cuestionamientos:
¿Se ha realizado la prueba según las especificaciones internacionales y de categoría de cableado?
¿El comprobador usado fue el correcto para la categoría de cableado instalada?.
¿El equipo se encuentra con una calibración vigente? y ¿El software utilizado esta actualizado?.
¿Se utilizaron los adaptadores correctos durante la prueba?
Características del reporte de resultados en las pruebas de desempeño de red de cableado estructurado
Y muchas de estas características podemos observarlas dentro del mismo resultado de la prueba tanto en la versión PDF o en la versión nativa que nos da el equipo de prueba independiente de la marca, por poner un ejemplo:
A. NOMBRE DEL NODO DE RED – Identificativo del nodo de red, que para una buena práctica y un correcto manejo de la información en una tabla de administración de red, debe estar en espejo (PATCH PANEL Y FACE PLATE).
B. LIMITE DE PRUEBA – Tipo de instalación: enlace permanente (instalación típica de conexión cruzada a salida de telecomunicaciones es decir desde un panel de parcheo hasta una face plate) o enlace de canal (salida de la comunicación o sobre los cables de parcheo).
C. TIPO DE ADAPTADOR – Accesorio del equipo de acuerdo al limite de prueba, para el caso del ejemplo en la marca Fluke el adaptador de ENLACE PERMANENTE se identifica como: DSX-PLA004 y el adaptador para ENLACE DE CANAL: DSX-CHA004.
D. TIPO DE RESULTADO – Pasa (verde, cuando los resultados están dentro de los parámetros de estándar configurados) Pasa Marginal (ámbar, cuando hay parámetros del nodo que están muy cerca de los limites de los parámetros de estándar configurados), falla (rojo, cuando un nodo de red no esta dentro de los parámetros de estándar configurados).
E. TIPO DE CABLE – Indicará la categoría, en ocasiones la marca y las características del cable (CM, CMR, FTP). NVP (velocidad nominal de propagación) y variará en función de la categoría del cable, forro, chaqueta o foil, etc. y debe validarse que sea el correcto de acuerdo al fabricante de cableado.
F. FECHA DE CALIBRACIÓN Y VERSIÓN DEL SOFTWARE – Cada fabricante sugiere los periodos de calibración para sus equipos lo común es que sea de 12 meses. Igualmente la ultima versión debe estar actualizada y estar disponibles para su consulta y descargas en las paginas de cada fabricante, la sugerencia de los estos es contar con la vigencia de la calibración y la ultima versión del software al mismo tiempo ya que la validación de garantías o temas de CERTIFICACIÓN de cableado va a depender de las condiciones de cada fabricante
G. LONGITUD DEL LIMITE DE PRUEBA – Indica la distancia del nodo de red de punto a punto (para el ejemplo indicado fue una prueba de enlace permanente).
H. MAPA DEL CABLEADO – Indica la conexión de los 4 pares de cobre, que dependerá de la norma utilizada (T568A o T568B) donde la diferencia entre ellas es el orden de los colores de los pares a seguir para el conector RJ45, coloquialmente se conoce como conexión directa o cruzada.
Resultados de las pruebas de desempeño de red de cableado estructurado
El mencionado reporte como se ha comentado se compone de un resultado como el mostrado en el ejemplo para cada uno de los nodos de red probados es decir que si tienes una instalación de cableado estructurado compuesto por 1,000 o mas nodos esta será la cantidad de pruebas y cada una indicará sus características particulares.

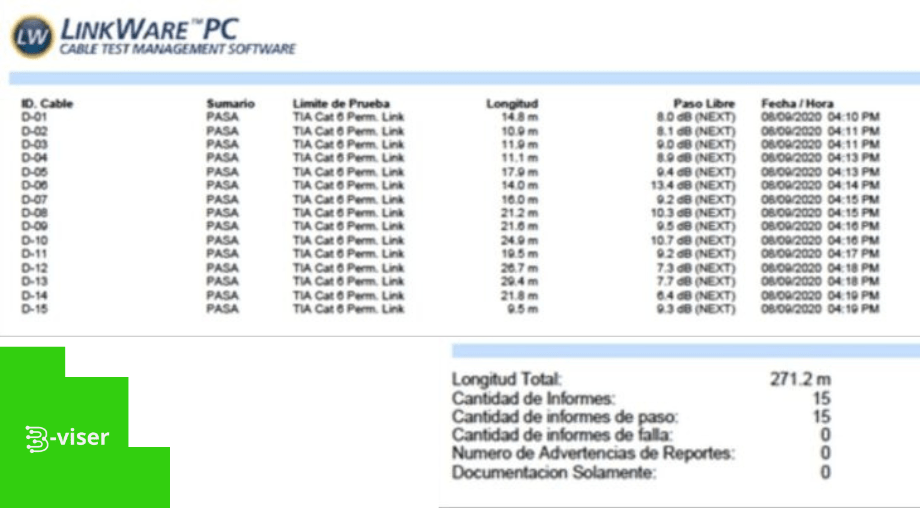

Asi como un SUMARIO es decir un listado de los nodos que muestra: identificación del nodo, resultado (pasa/falla), limite de prueba, longitud, paso libre y fecha/hora de la prueba, como se muestra en la imagen:
Por ultimo un resumen con el total del cable empleado en la instalación total del cableado estructurado, cantidad de informes en pasa y falla, como lo ilustra la siguiente imagen.
Recordemos que esta prueba correctamente aplicada nos asegura si el cableado instalado cumple con los requerimientos por los que el usuario ha realizado su inversión.
Las redes certificadas tienden a tener menos errores en la transmisión de datos o en la ejecución de aplicativos convirtiendo la inversión en una red confiable y por lo tanto rentable para el usuario final.
Estas pruebas se consideran de alta CONFIABILIDAD por su nivel de precisión en: Cumplimiento de estándares de prueba fijados internacionalmente (cableado y de aplicaciones).
Establecen periodos de calibración y actualización de software.
Los resultados no pueden ser manipulados por contar con archivos nativos.
Permiten realizar distintos tipos de pruebas: canal, enlace permanente, MPTL, PoE.
Cuentan con herramientas de “troubleshooting” (solución de problemas) dado que son capaces de detectar la falla, su tipo y ubicación.
Aprobación de los fabricantes dado que es el principal requisito de estos para CERTIFICAR un cableado para garantías extendidas en materiales.
Además ofrecen algunos otros beneficios tanto para el instalador como para el usuario final:
Tiempo mínimo para ejecutar una prueba y contar con un diagnóstico (orden de 1 a 2 min por prueba).
Facilidad de uso del equipo y fácil interpretación de resultados.
Administración de resultados.
Generación de reportes gráficos y en versiones que pueden ser impresas.
