La integración de microfonía de techo Shure con sistemas de visualización como Maxhub Raptor se ha convertido en una solución clave para salas de conferencia híbridas. En esta guía técnica, se detalla paso a paso cómo diseñar, configurar y optimizar un sistema AV profesional utilizando Shure MXA920, DSP InteliiMix P300 y protocolo Dante, desde la instalación hasta el flujo de usuario final.
Configuración profesional de procesador de audio DSP y Microfonía de techo para salas de conferencia híbridas y presentaciones
La arquitectura de esta solución combina tres componentes principales:
- El micrófono de arreglo de techo Shure (MXA920 o MXA910)
- Procesador de audio Shure P300 IntelliMix
- Muro LED integrado MaxHub Raptor.
El protocolo Dante (Digital Audio Network Through Ethernet) permite la transmisión de audio digital de baja latencia a través de la red Ethernet estándar, eliminando la necesidad de cableado analógico complejo.

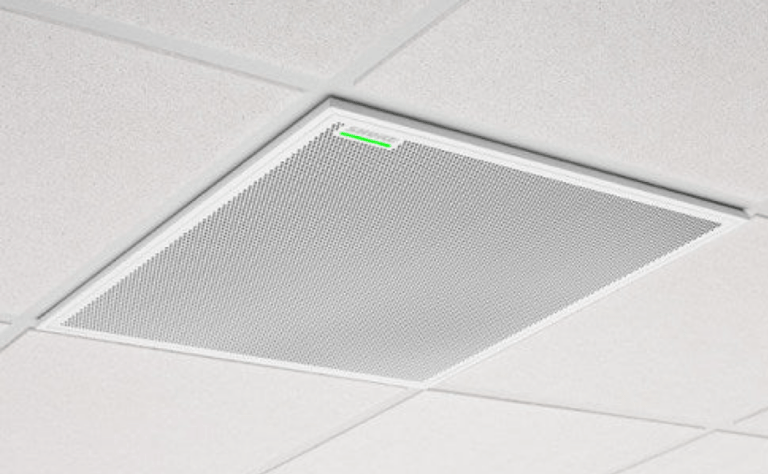

El Shure MXA920 es un micrófono de arreglo de techo con tecnología de cobertura direccionable (Steerable Coverage) que captura audio de hasta 8 lóbulos independientes. Incluye el procesamiento DSP IntelliMix integrado, que ofrece cancelación de eco acústico (AEC), reducción de ruido, control automático de ganancia (AGC) y mezcla automática. El P300 IntelliMix actúa como el cerebro del sistema, proporcionando matriz de mezcla, procesamiento avanzado y conectividad USB para codecs de software.
La MaxHub Raptor Series de Maxhub es un muro LED direct view (dvLED All-in-One) disponible en tamaños de 120″ a 220″, diseñado para espacios grandes. La serie Raptor incorpora un sistema de audio premium integrado: 6 altavoces (4 de rango completo + 2 de baja frecuencia) con potencia total de 120W y nivel máximo de 95 dB SPL.
Fase 1: Instalación Física del Micrófono de Techo
Antes de la instalación, verifique que el techo tenga una rejilla de 60×60 cm (2×2 pies) compatible con el modelo MXA920, y/o accesorio de montaje colgante. El micrófono requiere alimentación PoE (Power over Ethernet), que puede proporcionarse mediante un switch PoE o un inyector PoE dedicado.
Fase 2: Configuración del Procesador DSP Shure P300
El P300 IntelliMix requiere conexión a una fuente PoE+ (Power over Ethernet Plus) debido a su mayor consumo energético. Sus puertos principales incluyen:
– Puerto Dante: Conexión primaria a la red de audio
– Puerto USB-B: Conexión a computadora para codecs de software (Zoom, Teams, Webex)
– Entradas/Salidas analógicas: Conectores Euroblock de 3.5mm para audio analógico
– Puerto de red adicional: Para gestión y control
Configuración mediante Shure Designer
- Descubrimiento de dispositivos: Conecte su computadora a la misma red y abra Shure Designer. Verifique la conexión de red en Archivo > Preferencias de Designer.
- Creación del proyecto: Cree un nuevo diseño y arrastre el MXA920 y el P300 al espacio de trabajo. Designer detectará automáticamente los dispositivos en línea.
- Ruteo automático (Auto Route): Utilice la función Auto Route para que Designer configure automáticamente:
– Ruta de audio del MXA920 al P300
– Ruta de referencia AEC del P300 al MXA920 (crítica para cancelación de eco)
– Sincronización de muteo entre dispositivos
– Configuración inicial de DSP
– Verificación de rutas: Revise la matriz de mezcla para confirmar que la señal del micrófono llega correctamente al P300 y que la referencia AEC está configurada. La referencia AEC debe recibir la señal de audio que se reproduce en los altavoces de la sala.
Fase 3: Configuración de Cobertura del Micrófono
Cobertura Automática vs. Manual
El MXA920 ofrece dos modos de operación:
Cobertura Automática (recomendada):
– Área de cobertura predeterminada de 9×9 metros (30×30 pies)
– El micrófono detecta automáticamente a los hablantes dentro del área
– Un único canal de salida automix con procesamiento DSP integrado
Cobertura Manual (lóbulos direccionables):
– Hasta 8 lóbulos independientes posicionables manualmente
– Cada lóbulo es direccionable individualmente
– Requiere desactivar «Automatic Coverage» en la configuración
Fase 4: Integración con MaxHub Raptor Series
Opciones de Conectividad de Audio.
Dado que la Raptor no posee entrada RJ45 para micrófono), la integración requiere adaptar la arquitectura de señal:
Opción A: Integración Analógica Directa (Recomendada para Raptor) Analógico – Euroblock a 3.5mm
Conexión:
- Salida analógica del P300: Utilice los conectores Euroblock de salida del procesador P300 (canales 1-2 para audio mezclado)..
- Conexión física:
– Cable Euroblock balanceado a 3.5mm TRS no balanceado
– Longitud máxima recomendada: 3 metros para evitar interferencias
Opción B: Integración Digital SPDIF (Alta Fidelidad)
Para aplicaciones que requieren la máxima calidad de audio sin conversión analógica, requiere Conversor Dante-SPDIF externo.
Nota: Esta opción requiere un conversor Dante a SPDIF externo (como Audinate ADP-DAO-AU-0X2 o similar), ya que el P300 no incluye salida SPDIF nativa. Sin embargo, garantiza la máxima fidelidad al mantener la señal en el dominio digital hasta el amplificador integrado de la Raptor.
Fase 5: Optimización DSP y Calibración de Audio
El procesamiento DSP debe aplicarse estratégicamente.
- Prueba inicial sin DSP: Ejecute una prueba del sistema sin procesamiento para identificar problemas acústicos reales.
- Cancelación de Eco Acústico (AEC).
- Reducción de Ruido:
- Control Automático de Ganancia (AGC):
- Equalización Paramétrica (PEQ):
Fase 6: Flujo de Funcionamiento para el Usuario
El flujo de trabajo se diseña específicamente para escenarios donde un presentador principal se dirige a un público presencial en la sala, mientras se mantiene conectividad remota para participantes virtuales.
Configuración del Presentador
- Conexión del dispositivo personal (BYOM – Bring Your Own Meeting). El presentador conecta su laptop a la MaxHub Raptor V3 mediante:
- Cable HDMI: Conexión directa a uno de los 4 puertos HDMI (3 internos, 1 externo)
- Screen sharing inalámbrico: Mediante función nativa de la Raptor (LAN screen-sharing para hasta 4 ventanas)
- USB-C frontal: Puerto Type-C en el frontal de la Raptor para acceso rápido a datos
- Verificación de audio del presentador
- El sistema detecta automáticamente al presentador mediante el MXA920 con cobertura automática de 9×9 metros
- El IntelliMix DSP ajusta automáticamente la ganancia (AGC) para compensar la distancia entre el presentador y el micrófono de techo
- Talker Localization: El micrófono envía coordenadas XYZ del hablante al sistema de cámaras PTZ (si está integrado) para seguimiento automático
- Prueba de sonido optimizada
- El presentador habla en el podio o área de presentación
- El P300 IntelliMix procesa la señal aplicando:
- Cancelación de eco acústico (AEC) para videoconferencias
- Reducción de ruido adaptativa (filtrado de HVAC, ruido de proyección)
- Compresión para mantener niveles consistentes
Configuración del Modo de Presentación
El operador de AV (o el presentador mediante control remoto) selecciona el modo de operación en el panel Raptor:
- Modo Presentador: Cobertura automática enfocada en podio/escenario presentación unidireccional sin interacción
- Modo Q&A: Cobertura extendida a área de audiencia, Sesión de preguntas y respuestas
- Modo Híbrido Cobertura completa + lóbulos direccionales: Presentación con interacción moderada.
Presentación Principal.
Flujo de Audio Durante la Presentación
- Presentador habla: MXA920 (captación direccional)
- P300 IntelliMix (procesamiento DSP)
- MaxHub Raptor V3 (altavoces 120W + transmisión remota)
La MaxHub Raptor V3 opera en modo de visualización principal:
- Resolución nativa: Hasta 4K dependiendo del modelo (1920×1080 en modelos estándar, 3840×2160 en LA220V18)
- Modo PIP/PBP: Permite mostrar presentación + video de participantes remotos simultáneamente
- Control mediante MAX Config: El operador puede ajustar brillo, volumen y fuente de señal remotamente desde tablet o smartphone.
Transición a Sesión de Preguntas (Q&A)
Cambio de Configuración de Micrófono
Cuando el presentador abre la sesión de preguntas, el sistema debe adaptarse para captar audio del público. El MXA920 ofrece dos estrategias:
Estrategia A: Cobertura Automática Extendida (Recomendada para salas de conferencia híbridas medianas)
– El modo automático de 9×9 metros ya cubre el área de audiencia si está dentro del rango
– El IntelliMix activa automáticamente los lóbulos donde detecta voz, sin intervención manual
– Last Microphone Hold: Mantiene el último micrófono activo durante 250-300 ms para evitar cortes abruptos entre intervenciones
Estrategia B: Lóbulos Direccionales Configurados (Para salas grandes o configuraciones específicas)
– Hasta 8 zonas de cobertura configurables manualmente en Shure Designer
– Zonas dedicadas para:
– Pasillo central
– Laterales izquierdo/derecho
– Área de prensa (si aplica)
– Cada zona puede configurarse como dinámica (ajuste automático) o dedicada (posición fija)
Modo Híbrido Avanzado (Integración Cámara-Micrófono)
Para presentaciones profesionales con seguimiento visual automático, el sistema Shure bajo soluciones de terceros ejemplo: AVer ofrece Talker Localization:
- Detección de posición: El MXA920 proporciona coordenadas XYZ del hablante activo mediante API REST o command strings
- Comando a cámara PTZ: Las coordenadas se envían a la cámara PTZ MaxHub (conectada al puerto PoE+ 30W de la Raptor)
- Movimiento de cámara: La cámara se posiciona automáticamente sobre el hablante activo
- Switching multi-cámara: En configuraciones con múltiples cámaras, el sistema cambia entre:
– Cámara de presentador (área de escenario)
– Cámara de audiencia (área de preguntas)
– Vista panorámica (toda la sala)
Cierre y Transición
Secuencia de Apagado Controlado
- Última intervención: El sistema mantiene «last-mic hold» activo para capturar despedidas o comentarios finales
- Fade out gradual: Al detectar silencio prolongado (>10 segundos), el automixer reduce ganancia suavemente (-12 a -20 dB) en lugar de corte abrupto
- Desconexión segura: El presentador desconecta su dispositivo; la Raptor retorna a modo de señalización digital (digital signage) automáticamente
Mientras otros sistemas exigen al presentador que se adapte a la tecnología: micrófonos de mano, cables, zonas marcadas en el piso la integración Shure + MaxHub Raptor invierte esa ecuación: la infraestructura se vuelve invisible para que el mensaje sea lo mas importante. En salas donde el silencio cuesta tanto como el equipamiento, invertir en un ecosistema con esta integración no es un lujo: es precisión técnica traducida en resultados.
