¿Qué son los supresores de transitorios?
Los Supresores de Transitorios, denominados también Dispositivos de Protección contra Perturbaciones (Surge Protective Device), son equipos de gran importancia teniendo en cuenta la protección que brindan. En esta entrada exploraremos la ventajas de los supresores de transitorios, esenciales para asegurar un funcionamiento ininterrumpido. El primer paso para proteger contra transitorios a equipo de cómputo y otras cargas sensitivas es ejecutar una buena instalación.

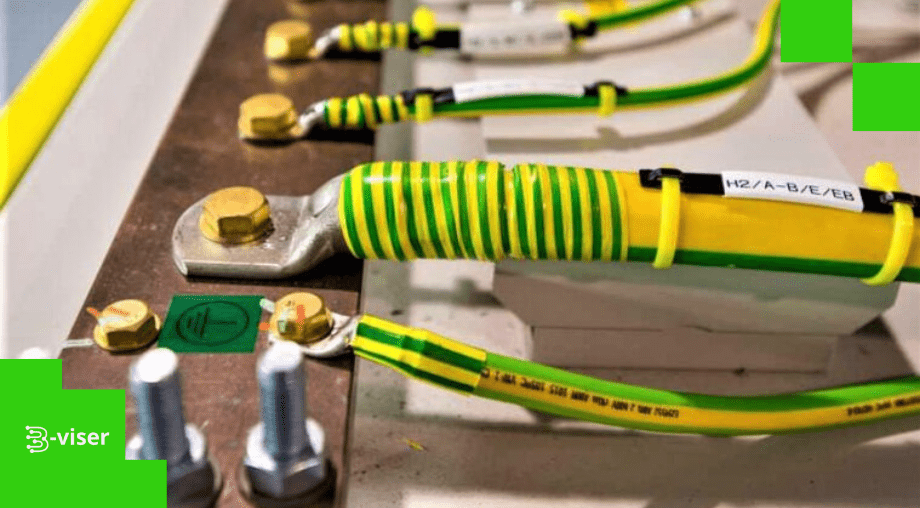

Se requiere una puesta a tierra cuidadosa, con tierra equipotencial para la sala de cómputo. Con sistemas de tierra ineficientes, la acción de supresores de transitorios puede no ser efectiva.
Siempre que sea posible los sistemas deberán ser examinados en busca de posibles fuentes potenciales de transitorios con intención de que estas puedan ser eliminadas de raíz, debido a que una sola fuente puede afectar a muchos componentes.
Principales ventajas de los supresores de transitorios
Las principales ventajas de los Supresores de Transitorios en una instalación eléctrica son:
- Los interruptores no se disparan sin causa aparente.
- Se evitan fallas en el funcionamiento de los microprocesadores.
- No se arruinarán los circuitos electrónicos sin explicación.
- Los motores no perderán velocidad durante su funcionamiento.
- Mejorará la expectativa de vida de los equipos.
- Se evitará el problema de pérdida de memoria en computadoras o PLC durante su funcionamiento.
- Los relevadores de tiempo y medidores no darán lecturas incorrectas.
- Disminuirán los tiempos muertos por equipos fuera de servicio.
- No se observarán equipos destruidos ni dañados en el caso de intromisión en la red de una descargas atmosféricas.
Existen algunos conceptos que se debe conocer para una adecuada selección de estos equipos, estos son:
Corriente Máxima de descarga (Imax): es la corriente máxima que se requiere que el protector pueda descargar una vez en su vida útil.
Nivel de protección (Up): es el nivel de protección de tensión compatible con la sensibilidad de los equipos a proteger, donde:
- Up = 2,5 kV para equipamiento eléctrico de acometida, controles eléctricos, interruptores, etc.
- Up = 1,8 kV para equipamiento eléctrico de distribución que contenga circuitos electrónicos sensibles, como , audio-video, etc.
- Up = 1,5 kV para equipamiento electrotécnico sensible, como equipo de cómputo.
En normatividad se definen la severidad de las exposiciones a transitorios por categorías, de acuerdo a su ubicación relativa en los edificios.

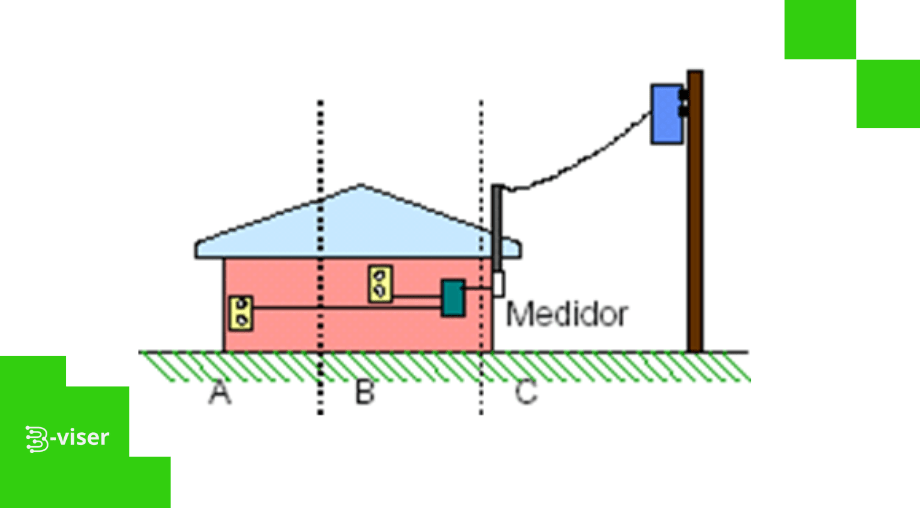

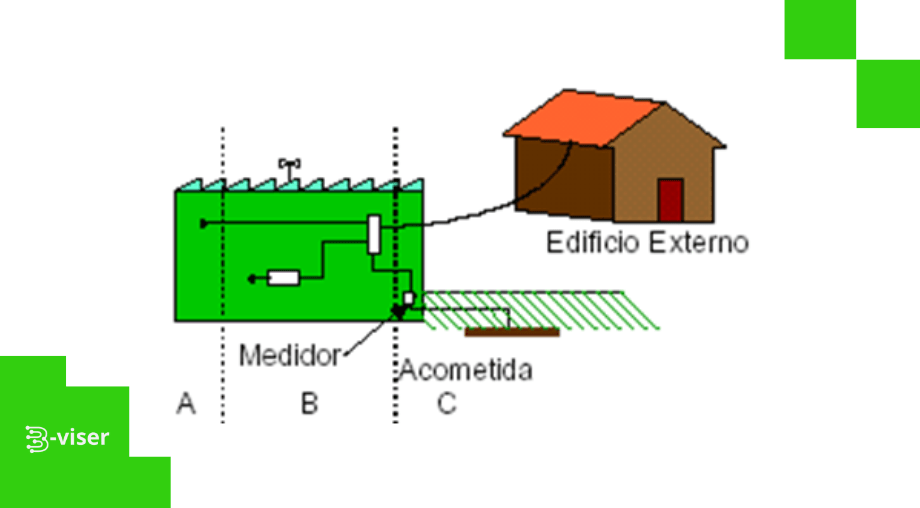

Categorías de exposición a transitorios
La elección de los dispositivos supresores se realizará sobre la base de estas categorías.
La categoría C corresponde a las siguientes ubicaciones:
- Instalación exterior y acometida.
- Circuitos que van de punto de medición principal.
- Al medio de desconexión principal.
- Cables del poste al medidor.
- Líneas aéreas a edificios externos
- Líneas subterráneas.
La categoría B corresponde a las localidades siguientes:
- Alimentadores y circuitos derivados cortos.
- Tableros de distribución.
- Barras y alimentadores en plantas industriales.
- Tomacorrientes para aparatos grandes con cableados cercanos a la acometida.
- Sistemas de iluminación en edificios comerciales.
La categoría A corresponde a las ubicaciones siguientes:
- Tomacorrientes y circuitos derivados largos.
- Todos los tomacorrientes que estén a más de 10 m de categoría B con hilos #14 – #10.
- Todos los tomacorrientes que estén a más de 20 m de categoría C con hilos #14 – #10.
Otras ventajas de los supresores de transitorios
Existen diversas tecnologías y combinaciones de ellas que se emplean como medio de supresión de transitorios en un amplio rango de tensiones entre ellas se encuentran:
COMPONENTES | VENTAJA. |
Varistor de óxido-metal | – Gran capacidad de manejo. – Tiempo de respuesta en nseg. |
Diodo | – Excelente confiabilidad. – Tiempo de respuesta en nseg. |
Descargador gaseoso | – Buen manejo de sobrecorriente. – Tamaño pequeño. |
Capacitor | – Sin umbral de operación. – Filtra transitorios de Onda Amortiguada. – Filtra interferencia electromagnética y de radiofrecuencia |
En IT Adviser, identificamos potenciales puntos de falla, promovemos y ofrecemos equipamiento para mitigación de efectos sobre tensiones transitorias (picos de voltaje) logrando un mejor aprovechamiento de la energí eléctrica, evitando riesgos en la operación de las empresas.
